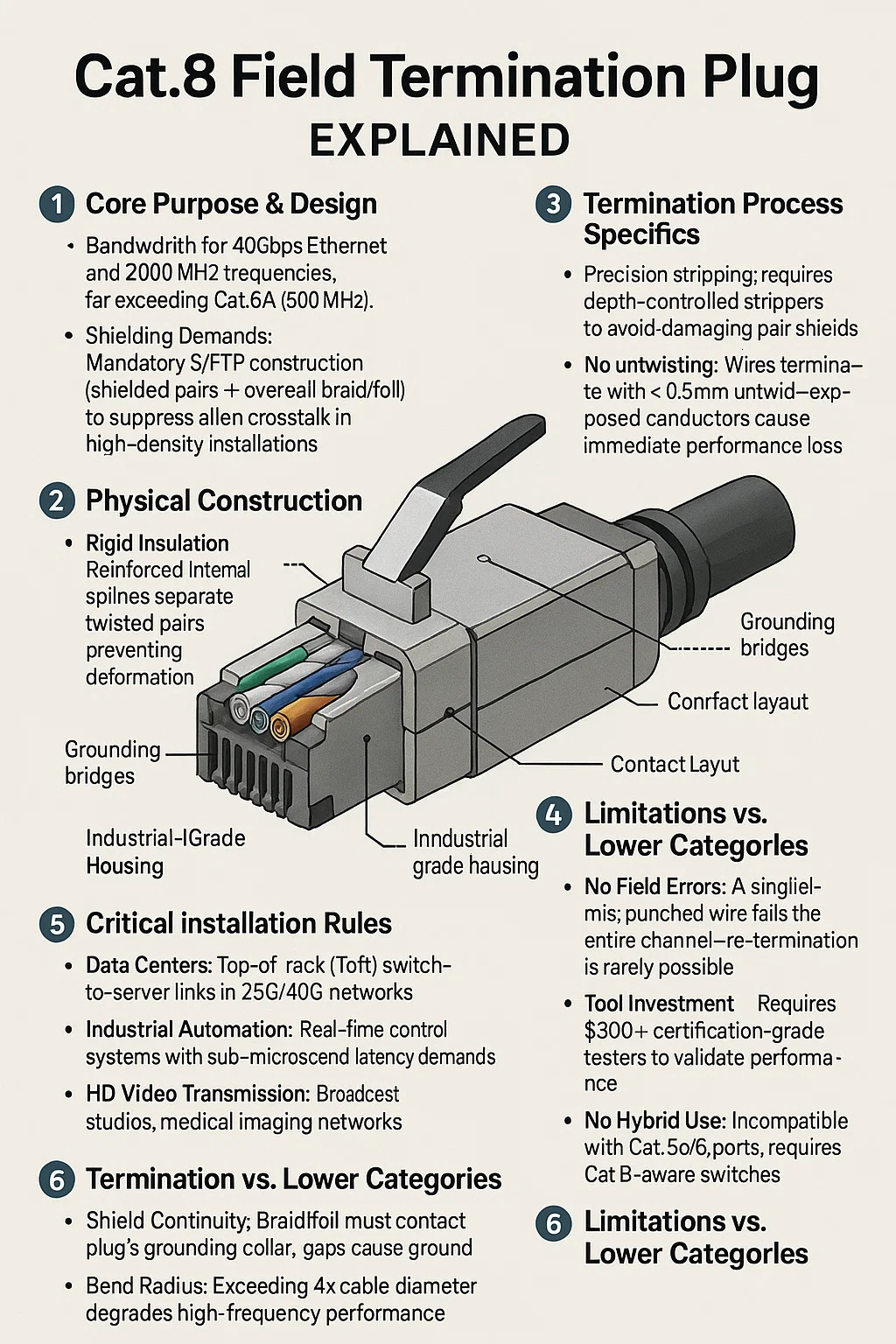

Cat.8 Polní ukončení zástrčky Vysvětlil

1. Základní účel a design
Podpora šířky pásma: Nakonstruováno pro ethernet 40 Gbps a frekvence 2000 MHz, daleko přesahující kat.6a (500 MHz).
Požadavky na stínění: povinná konstrukce S/FTP (stíněné páry celkově Braid/Fólie), aby potlačila mimozemský přeslech v instalacích s vysokou hustotou.
Rozložení kontaktu: Používá Tera, GG45 nebo RJ45 kompatibilní rozhraní se zvýšeným zarovnáním pinů pro minimální odraz signálu.

2. fyzická konstrukce
Pížená izolace: Zemnící vnitřní spliny oddělují zkroucené páry a zabraňují deformaci během ukončení.
Uzemňovací mosty: Integrované kovové kanály Připojují kabelové štíty k Shell, což zajišťuje disipaci EMI.
Průmyslová třída: Slitina zinku nebo tvrzená polymerní tělesa odolávají tlaku a vibracím na stojanu.

3. Specifika ukončení procesu
Přesné stripování: Vyžaduje hloubkově ovládané striptérky, aby nedošlo k poškození párových štítů.
Žádné netvoření: dráty končí s <0,5 mm netwist - exponované vodiče způsobují okamžitou ztrátu výkonu.
Specializované nástroje:
Vysoko síly punč-down čepele pro proniknutí tlustých párů štítů.
Křečivé klíče s omezením točivého momentu pro konzistentní kompresi dotazovaných kmenů.

4. scénáře nasazení
Datová centra: Odkazy na přepínač Top-of-Rack (TOR) v sítích 25G/40G.
Průmyslová automatizace: Řídicí systémy v reálném čase s požadavky na latenci submikrosekundy.
HD přenos videa: Vysílací studia, lékařské zobrazovací sítě.

5. Pravidla kritického instalace
Kontinuita štítu: Braid/Fólie musí kontaktovat uzemňovací límec Plug; Mezery způsobují pozemní smyčky.
Poloměr ohybu: Překročení průměru kabelu 4x během směrování zhoršuje vysokofrekvenční výkon.
Manipulace s konektorem: Nikdy před vložením se nikdy předložte kabely-sedadla připijte při přesných 90 ° do portu.

6. Omezení vs. nižší kategorie
Žádné chyby v poli: Jediný nesprávný drát selže celý kanál-re-ukončení je zřídka možné.
Investice do nástrojů: Vyžaduje testery certifikace ve výši 300 $ k ověření výkonu.
Žádné hybridní použití: nekompatibilní s porty Cat.5E/6; Vyžaduje přepínače Cat.8.

Kdy použít vs. vyhnout se
