Patch kabel 110

Propojovací kabel 110 je typ síťového kabelu, který se používá k připojení síťových zařízení, jako jsou počítače, přepínače, směrovače a servery. Říká se mu „propojovací kabel“, protože se používá k dočasnému propojení nebo propojení dvou zařízení.

„110“ v názvu odkazuje na typ konektoru, který je použit na koncích kabelu. Konektor 110 je typ konektoru pro posunutí izolace (IDC), který se běžně používá v telekomunikačních a síťových rozvodech. Jedná se o děrovací konektor, který umožňuje ukončení vodičů bez nutnosti odizolování nebo pájení.

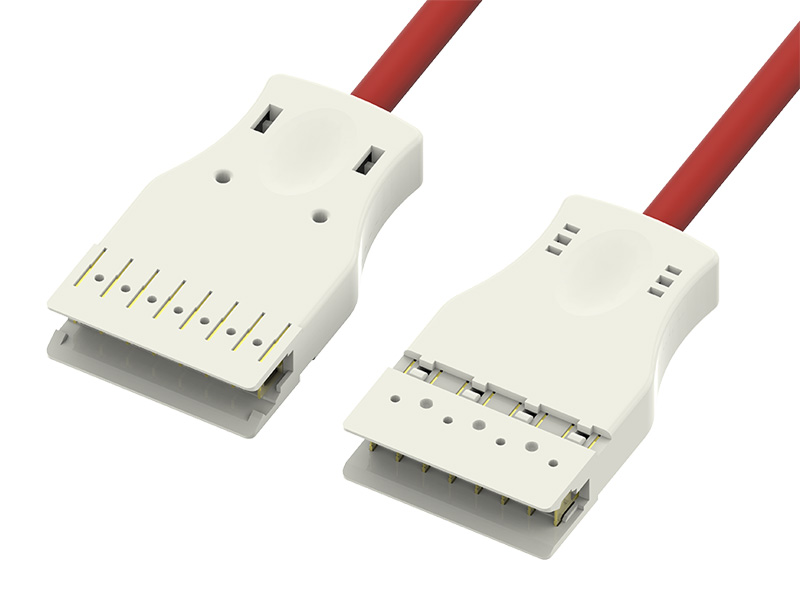

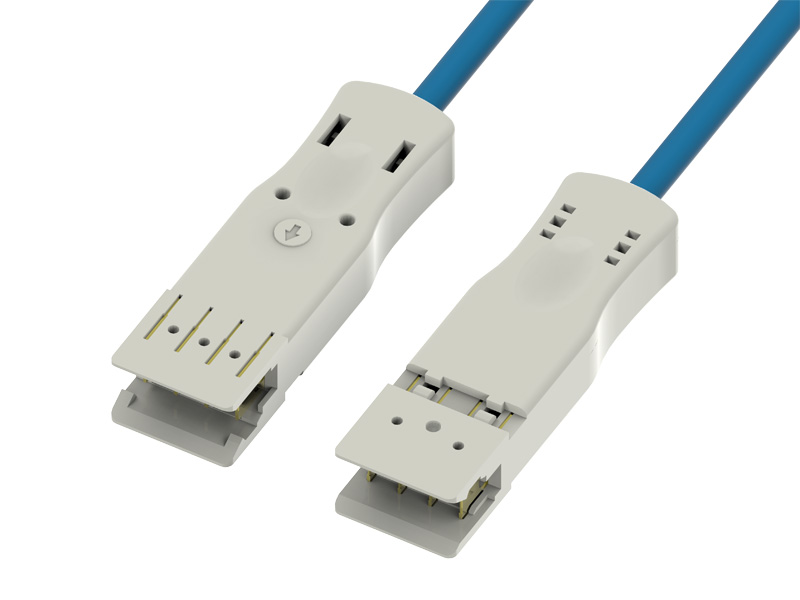

Propojovací kabel 110 má obvykle na jednom konci konektor RJ45, který se používá k připojení k síťovému zařízení, a konektor 110 na druhém konci, který se používá k proražení vodičů do propojovacího panelu nebo zásuvky ve zdi. Samotný kabel je obvykle vyroben z krouceného páru měděného drátu a je k dispozici v různých délkách.

Patch cordy 110 se běžně používají v systémech strukturované kabeláže, které jsou navrženy tak, aby poskytovaly spolehlivou a flexibilní síťovou infrastrukturu pro podniky a organizace. Často se používají k připojení síťových zařízení k propojovacím panelům nebo zásuvkám ve zdi v datovém centru nebo telekomunikační místnosti, což umožňuje snadnou rekonfiguraci a odstraňování problémů.


Výroba propojovacího kabelu 110 zahrnuje několik kroků, včetně:
Řezání kabelu na požadovanou délku: Prvním krokem je odříznutí kroucené dvoulinky měděného kabelu na požadovanou délku pomocí řezačky kabelů nebo nůžek. Je důležité zajistit, aby konce kabelu byly čistě a rovnoměrně oříznuty, aby bylo zajištěno dobré spojení.

Odizolování kabelu: Dalším krokem je odizolování konců kabelu, aby se odkryly jednotlivé vodiče. To lze provést pomocí odizolovače nebo ostrého nože, přičemž dávejte pozor, abyste nepoškodili dráty.

Třídění a uspořádání vodičů: Jakmile jsou vodiče odkryty, je třeba je roztřídit a uspořádat ve správném pořadí. To se obvykle provádí podle standardu T568B nebo T568A, který specifikuje barevné kódování pro každý vodič.

Ukončení vodičů: Vodiče jsou poté zakončeny na konektoru 110 pomocí děrovacího nástroje. To zahrnuje vložení každého drátu do příslušné štěrbiny na konektoru a jeho proražení nástrojem, aby se vytvořilo bezpečné spojení.

Připojení konektoru RJ45: Nakonec se na druhý konec kabelu připevní konektor RJ45 pomocí krimpovacího nástroje. Vodiče jsou vloženy do konektoru ve správném pořadí a konektor je nalisován na kabel, aby bylo zajištěno bezpečné spojení.

Celkově vzato, řemeslo výroby 110 propojovacího kabelu vyžaduje zručnost a pozornost k detailu, aby bylo zajištěno vysoce kvalitní a spolehlivé připojení.
