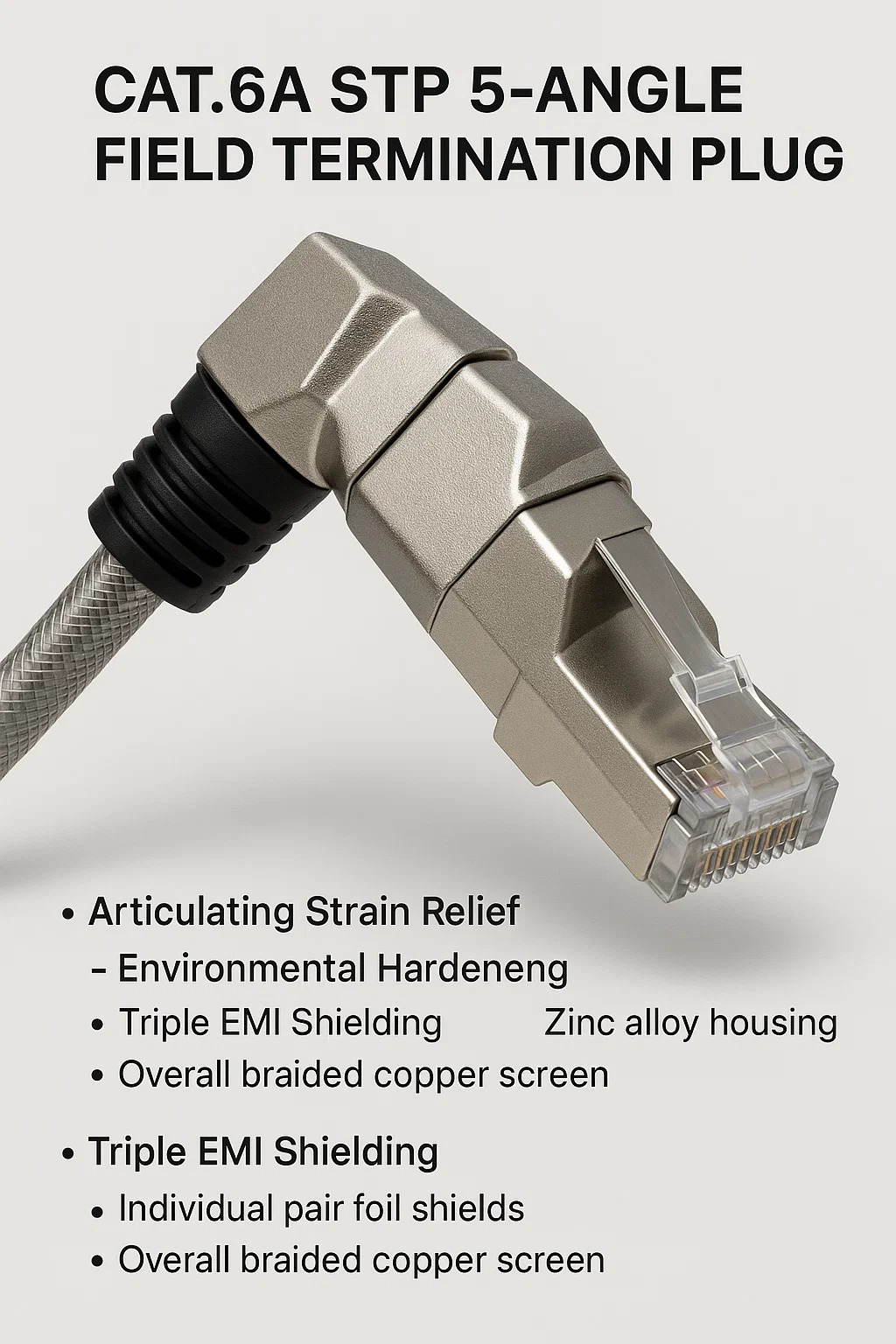

Cat.6a STP 5 Úhlu pole pro zakončení pole
1. Účel návrhu jádra
Optimalizace prostoru: Vyznačuje se 45 ° úhlové tělo s nastavitelností 5-polohy (± 30 ° svislý, ± 15 ° horizontální) pro směrování kabelů v těsných prostorech (např. Serverové stojany, ovládací skříňky).
Triple EMI SHIELING: kombinuje:
Individuální párové fólie štíty
Celkově pletená obrazovka mědi
Zinek slitiny blokují blokování rušení z motorů/VFD v průmyslových prostředích.
2. Strukturální inovace
Artikulace reliéfu kmenů:
Otočení límce absorbuje vibrace/flex napětí (např. Robotické zbraně, AGV).
Kalení životního prostředí:
Těsnění s hodnocením IP68 (silikonové těsnění zámku závitového zámku) Vniknutí vody/prachu.
Kontakty s vysokým obsahem:
50 µ "Zlatá kolíky odolávají 100 000 cyklů páření a 90 W POE bez oblouku.
3. pracovní postup ukončení
Shield Prep:
Přeložte celkový cop přes kabelovou bundu; Upnutí pod kovovou ferrule.
Ořízněte párové fólie pro odhalení 3 mm; ukončit karty uzemnění.
Manipulace s drátem:
Udržovat <8mm netwist; Vložte do klíčových slotů IDC (standard T568B).
Úhel zámku:
Nastavit orientaci; Točivý límec na 0,6 N · m pro kompresi těsnění.
4. Klíčové aplikace
Robotika: správa kabelů v artikulovaných zbraních (kompatibilita ISO 9409).
Mobilní stroje: Deploymenty-těžká nasazení (vlaky, nabíječky vysokozdvižného vozíku).
Tvrdá prostředí: Zpracování potravin (vymývání), chemické rostliny.
5. Výhody vs. rovné zátky
| Výzva | 5-úhlové řešení | Riziko s rovnou zátkou |
|---|---|---|
| Přetížené panely | Okamžitě vymaže sousední porty/kabely. | Kabelové zlomy při vstupu do přístavu. |
| Neustálé vibrace | Artikulace zabraňuje únavě drátu. | Napětí zlomeniny vodiče. |
| Emi hotspoty | Udržuje kontinuitu štítů 360 °. | Během pohybu se průlomové přestávky. |
6. Pravidla kritického instalace
Shield Lounding: Ověřte ≤0,1Ω odpor mezi shell zástrčkou a kabelovou obrazovkou.
Poloměr ohybu: Po nastavení úhlu udržujte ≥ 4 × průměr kabelu.
Požadavek na nástroj: Pro přístup k úhlovému přístupu použijte nízkoprofilový nástroj Punch-Down.
7. Indikátory selhání
Poe resetuje: Špatný kontakt s pin nebo selhání uzemnění.
Rychlostní kapky: Netwisted páry> 10 mm nebo EMI únik.
Přehřátí: Přetížené kolíky (přesahující 90 W).
8. Omezení
Kompatibilita kabelu: Vyžaduje Cat.6A STP (S/FTP nebo F/UTP).
Hloubka portu: Nesmí se přizpůsobit mělkých soket (ověřte specifikace zařízení).
Náklady: 2–3 × prémie nad standardními zástrčkami.
