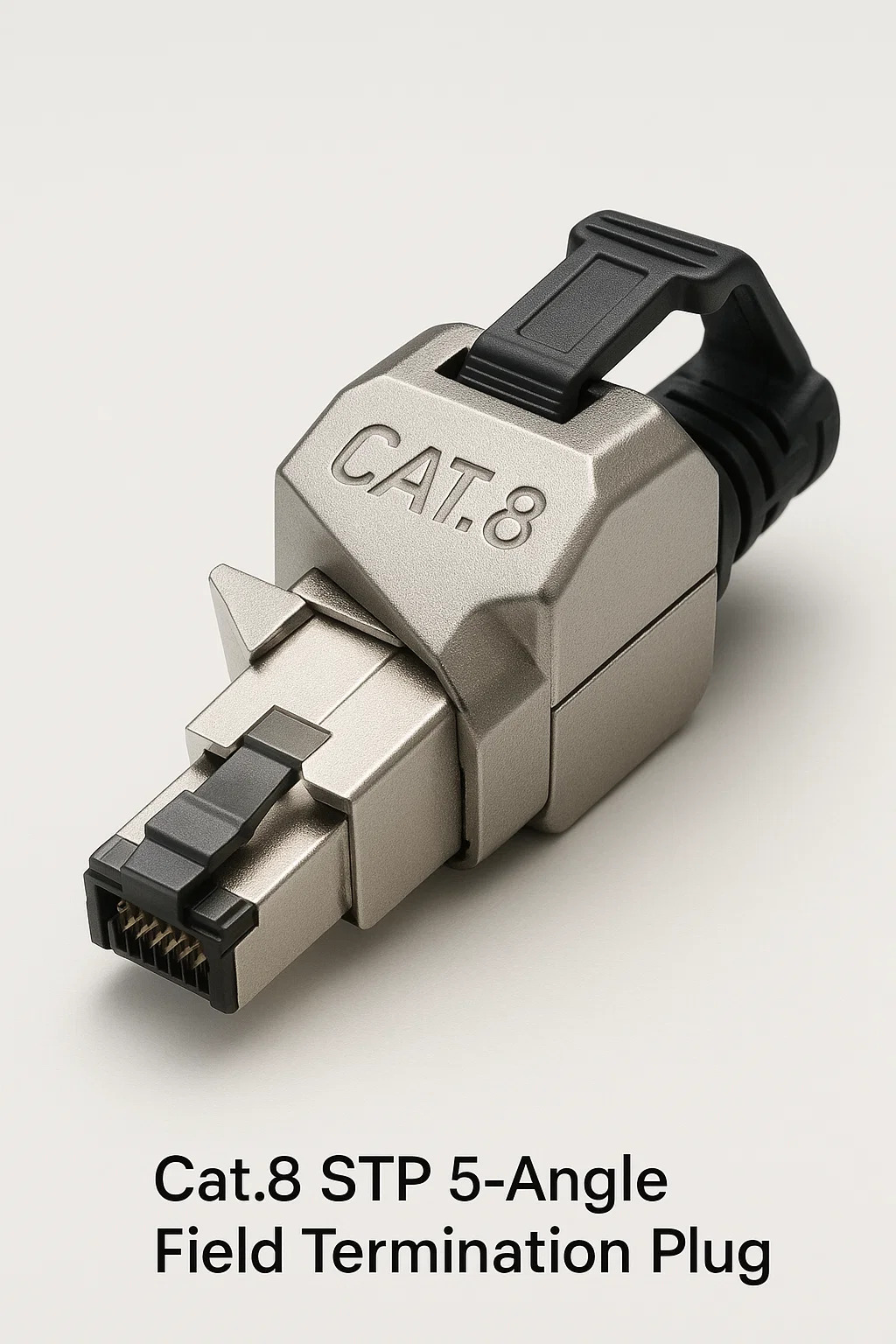

Cat.8 STP 5-úhlová pole pole

1. Účel návrhu jádra
Optimalizace prostoru: 45 ° úhlové zástrčky kanály kabely do strany, zabrání překážce ve stísněných instalacích (např. Zadní porty nosného serveru).
Stínění s vysokou hustotou: Kombinuje duální vrstvy STP STP (jednotlivá párová fólie celkový cop) s úhlovým uzemňovacím kontaktům, aby se udržela obrana EMI.

2. Strukturální prvky
Precision Angled Insert
Metorizovaná vložka otočí signální dráhy 45 ° interně a zachovává impedanci bez ostrých ohybů.
Vyztužený reliéf napětí
Otočení svorky zajišťuje kabel a zároveň umožňuje poinstalaci ± 30 ° směrové nastavení.
Průmyslová skořápka
Pouzdro slitiny zinku s těsněním IP67 (volitelné) odolává dopadu, prachu a vlhkosti.

3. proces ukončení
Příprava štítu
Oloupejte celkový cop, oříznout párové fólie, abyste vystavili 3 mm pro kontakt s uzemňovacími prsteny Plug.
Manipulace s vodiči
Vložte vodiče do klíčových slotů IDC s <0,3 mm netwist - nesprávně vyrovnání selže 40 Gbps ladění.
Uzemňovací sekvence
Zabezpečte párové štíty do interních terminálů.
Přeložte celkový cop přes uzemňovací límec.
Snap-Shut Shield Cap pro 360 ° pokrytí.

4. scénáře nasazení
Datová centra: Přepínače špičkových s vertikálně naskládanými porty.
Robotika: Oslovená ramena vyžadující flexibilitu kabelu.
Vojenský/letecký průvod: vibrace-těžká uzavření s omezením vesmíru.

5. Kritické výhody
Versus rovné zátky • Ušetří 60% bočního prostoru • Snižuje točivý moment kabelového momentu na portech
Versus adaptéry • eliminuje další připojení body • Zachovává integritu signálu pro 2000 MHz

6. Varování instalace
Ovládání poloměru ohybu
Udržujte průměr kabelu ≥ 8x před/po zástrčce; Sharp ohyby vyvolávají ztrátu návratnosti.
Ověření uzemnění
Kontinuita testovacího štítku (0,1Ω max) - Úhel vzorů Rizikové pozemní mezery.
Omezení nástroje
Vyžaduje nízkoprofilový nástroj Punch-Down pro odbavení vedlejšího přístupu.

7. Omezení
Žádné opravy pole: Poškozené kontakty vyžadují plnou výměnu zástrčky.
Kompatibilita portu: selže v mělkých hloubkách (např. Legacy Switchs).
Náklady: 3 × prémie nad standardní kočka.8 zástrčkami.

8. Poznámky výrobce
Specializované značky: Siemon (360 ° max), TE připojení (Industrial IQ45), Panduit (úhlů Twisted-Pair).
Vyvarujte se obecných klonů: Knockoffs postrádá interní interance odpovídající impedanci.
