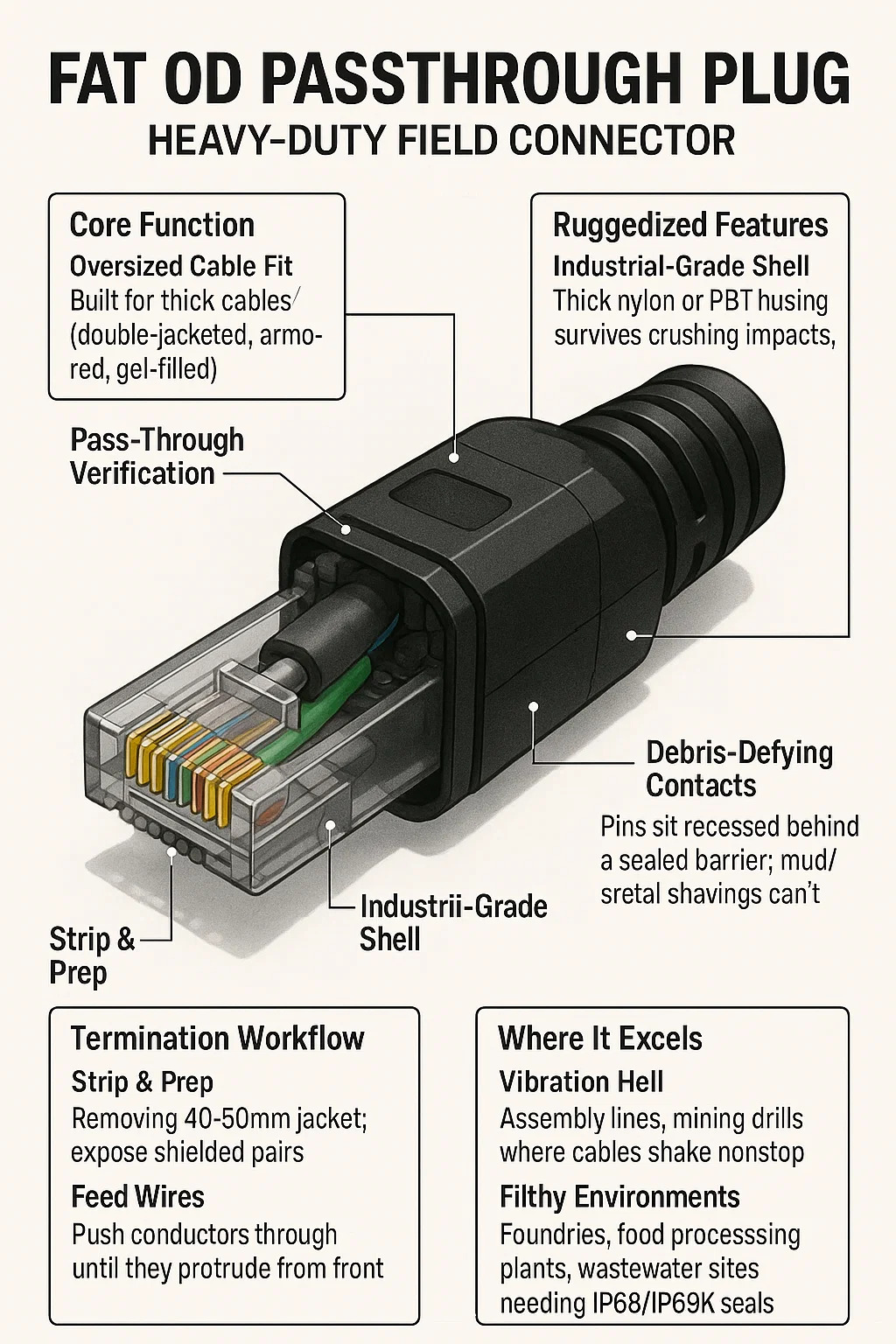

Fat OD PASPHROUGH PLUG : Těžký polní konektor

1. Základní funkce

Nadměrné kabelové uložení: Postaveno pro silné kabely (dvojitě Jacket, obrněné, gelové naplněné), které se nehodí standardní zástrčky.
Průchodní ověření: dráty se plně vláknou přes tělo zástrčky-viditelné vpředu-takže před krimpováním vám pořadí oční bulvy.

2. drsné funkce

Shell průmyslové třídy: Silný nylonový nebo PBT pouzdro přežívá drtivé dopady, oleje, expozice UV.
Duální bodová přilnavost: Samostatná kovová svorky kousnutí kabelové bundy a vnitřní příze Kevlar-žádné vytažení pod vibracemi.
Kontakty, které vzdorují trosek: Pins sedí zapuštěné za zapečetěnou bariéru; Bahenní/kovové hobliny je nemohou zkrátit.

3. pracovní postup ukončení

Strip & Prep: Odstraňte vnější bundu 40-50 mm; Vystavení stíněných párů/kevlar.
Skupiny: Protlačte vodiče přes zástrčku, dokud nevyčnívají zepředu.
Ověřit sekvenci: Vizuálně potvrďte objednávku T568A/B prostřednictvím čiré kapuce.
Crimp & Cut: Action nástroje:
Komprimuje kontakty na dráty
Zámky namámené svorky
Plátky přebytečných vodičů spláchnutí (vestavěná čepel).

4. Kde to vyniká

Vibrační peklo: montážní linky, těžební vrtáky, železniční zařízení - kde kabely protřepávají nonstop.
Špinavá prostředí: Foundries, potravinářské závody, místa odpadních vod, která potřebují těsnění IP68/IP69K.
Slepá panická zakončení: Práce na tunelu s nízkým osvětlením nebo těsné ovládací skříňky-místo hádání viz dráty.

5. Pasti o selhání

Ignorování štítu: Braid Touch-Touch Signal Pins během napájecího průchozího = EMI Chaos.
KEVLAR zanedbávání: Zapomenutí na prvotřídní člen síly nejprve → kabel vytrhne později.
Burred dráty: matné řezačky ponechávají měděné hroty; Propíchnutí izolace, šortky poe.

6. kompromisy a limity

Hloubkové války portů: Extra 3mm Délka zástrčky džemy mělkých zásuvek (nejprve test fit).
Žádné redos: Crimp = permanent; Špatný pořadí drátu? Odřízněte a sníst náklady.
Bolesti hlavy na nástroje: Standardní škrtící šťavnaté sytič - vyžaduje hovězí rytmické nástroje.
Cenový šok: náklady 8 × standardní zástrčky RJ45; ospravedlnit prostřednictvím redukovaného přepracování.

7. Vs. Standardní zástrčky
