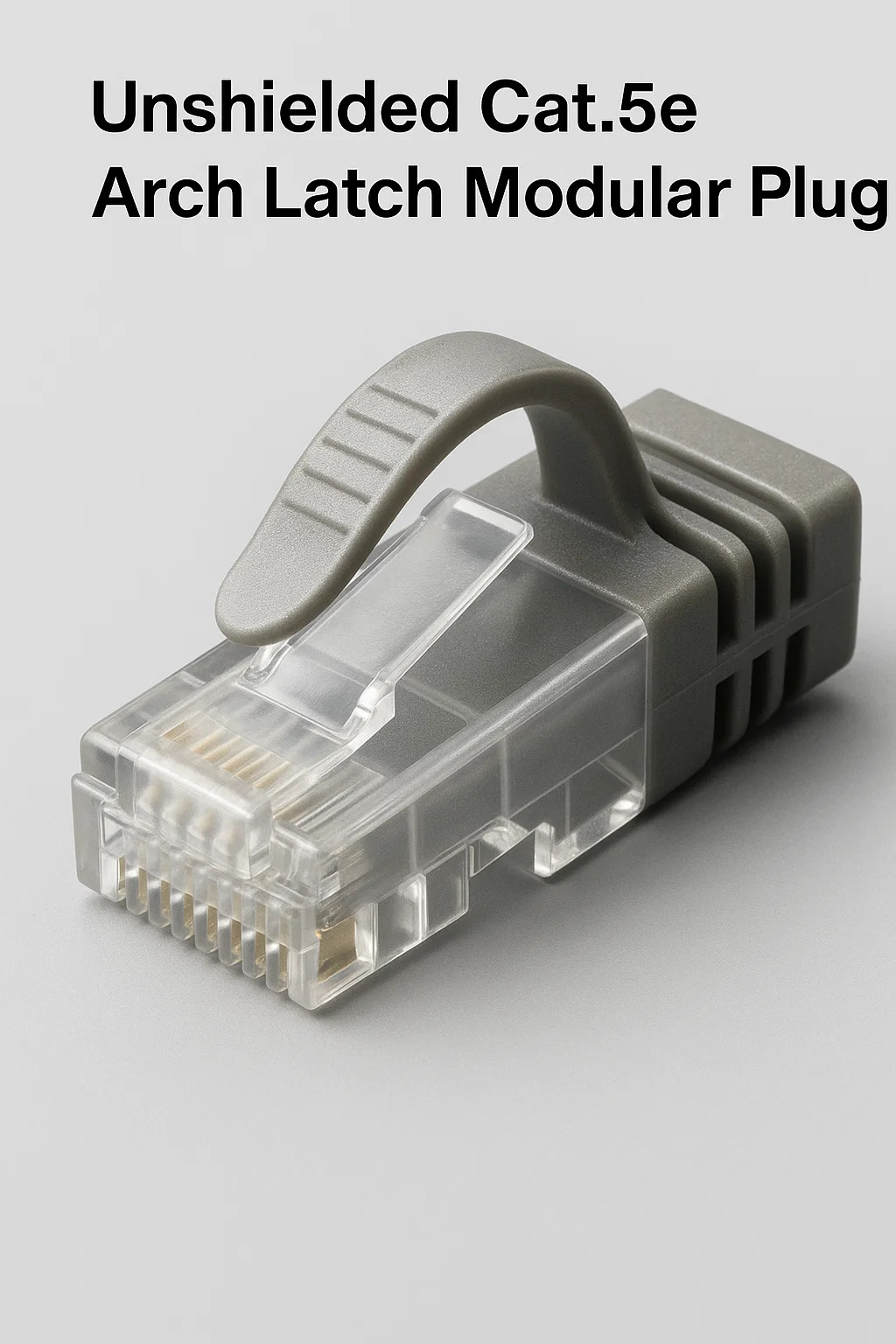

Nestíněná modulární zástrčka Cat.5e Arch Latch

1. Účel návrhu jádra

Bezpečné fyzické uchycení: Obsahuje klenutou západku (vyvýšený, žebrovaný jazýček) pro uchopení vysokým napětím, které zabraňuje náhodnému odpojení v oblastech náchylných k vibracím (např. pod stoly, podlahy dílen).
Základní výkon: Podporuje 1Gbps Ethernet pro kancelářské/lehké průmyslové použití, kde je EMI minimální.

2. Klíčové fyzikální vlastnosti

Zesílená západka:
Konstrukce zesíleného oblouku odolává prasknutí při zachycení nohama, vozíky nebo vybavením.
Odlehčení od tahu:
Vnitřní rampy drží plášť kabelu (není potřeba kevlar), vydrží tažnou sílu 50 liber.
Jednoduchost bez použití nástrojů:
Žádné spony nebo šrouby – západka se uvolní stisknutím palce pod úhlem 45°.

3. Proces ukončení

Odizolovat a zarovnat:
Odstraňte ½" plášť; uspořádejte dráty v pořadí T568B (žádné rozmotání >13 mm).
Skluzavka a sedadlo:
Zatlačte dráty do zástrčky, dokud špičky nenarazí na přední stěnu.
Krimpovací:
Zmáčkněte standardním lisem; latch automaticky nasadí po kompresi.

4. Cílové aplikace

Maloobchodní POS systémy:
Zabezpečuje kabely nakopnuté zákazníky pod pulty.
Vzdělávací laboratoře:
Odolává převalování nohou židle přes šňůry.
Lehký průmysl:
Postranní stanice dopravníku s nízkými vibracemi.

5. Scénáře a opravy poruch

6. Omezení

Žádné stínění: Selhání v blízkosti motorů, mikrovln nebo vedení vysokého napětí.
Pouze Cat.5e: Ne pro upgrady 10 Gb/s.
Opětovná použitelnost: Západka slábne po 5 odstraněních; vyměňte, pokud se uvolní.

7. vs. Standardní zástrčka Cat.5e
