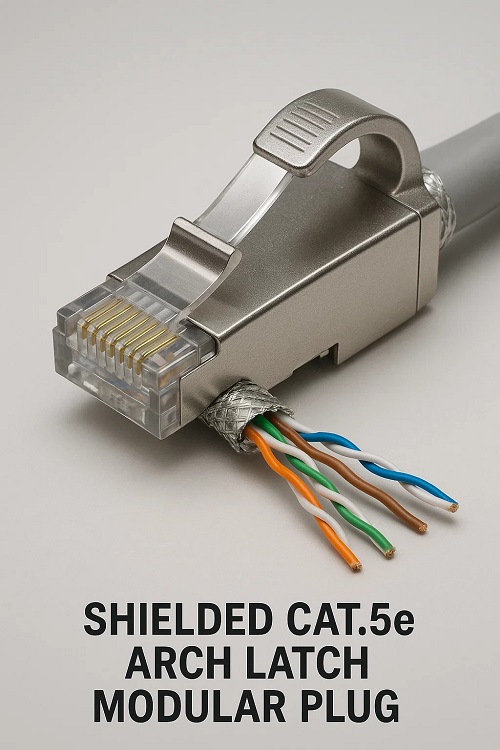

Modulární zástrčka stíněné Cat.5e Arch Latch

1. Účel návrhu jádra

Fyzická bezpečnost obrany proti EMI: Kombinuje metalizované stínění s klenutou západkou pro prostředí s rušením a vibracemi (např. tovární haly, lékařské laboratoře).
Kritické uzemnění: Stínění se musí spojit s krytem zástrčky, aby se odvrátil šum EMI/RFI.

2. Klíčové konstrukční prvky

Stíněné pouzdro:

Plášť ze zinkové slitiny nebo pokovený plast odvádí interference k zemi.

Vyztužená oblouková západka:

Zesílený, žebrovaný poutko odolává zádrhelům a opakovaným nárazům.

Integrované uzemnění:

Kovové zuby během krimpování propíchnou stínící fólii/opletení kabelu.

3. Pracovní postup ukončení

Příprava štítu:

Odizolujte plášť, abyste odhalili 15mm štít; přehněte cop/fólii přes bundu.

Zemní vazba:

Umístěte štít pod zuby kovové svorky zástrčky.

Vložení drátu:

Zarovnejte vodiče podle T568B; zatlačte, dokud se neusadí.

Crimp & Lock:

Jedno krimpovací akce:

Komprimuje kontakty
Kousne štít do pouzdra
Nasadí obloukovou západku.

4. Cílové aplikace

Lékařské přístroje:

Blokuje EMI z MRI/ultrazvukových přístrojů v blízkosti sítí.

Prodejny CNC strojů:

Odolává hluku motoru a fyzickým kopancům ze strany obsluhy.

Divadelní AV systémy:

Přežije tahání kabelů během živých akcí.

5. Režimy a opravy poruch

6. Kritické výhody vs. Nestíněné

7. Omezení

Ground Dependency: Vyžaduje uzemněné porty/zařízení.
Opětovné použití: Západka slábne po 10 odstraněních.
Upozornění nástroje: Standardní krimpovací stroje mohou vynechat záběr štítu.
